Man unterscheidet 3 Arten der technischen Umsetzung der raumlufttechnischen Versorgung in Schutzbauten:
-
mit thermodynamischer Aufbereitung
-
ohne thermodynamische Aufbereitung ohne Transmissionsverluste
-
ohne thermodynamische Aufbereitung mit Transmissionsverluste

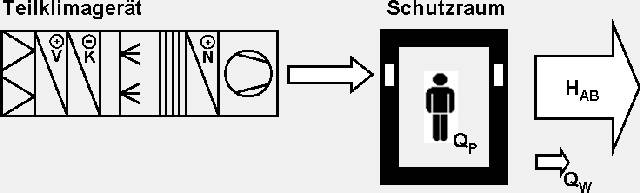

Mit thermodynamischer Aufbereitung

|
Dies ist die aufwendigste Technik. Hier wird die Außenluft nicht nur gereinigt, sondern auch gekühlt und bei Bedarf be- und entfeuchtet.
|
Ohne thermodynamische Aufbereitung ohne Transmissionsverluste

|
Die Außenluft wird ohne thermodynamische Aufbe- reitung mittels eines Ventilators in den Schutzraum gefördert. Da die Transmissions- wärmeverluste nicht berücksichtigt werden, wird eine große Menge Außenluft benötigt, was sich negativ auf die Bemessung der Luftfilter auswirkt. |
Ohne thermodynamische Aufbereitung mit Transmissionsverluste

|
Auch in diesem Fall erfolgt keine thermodynamische Aufbereitung der Außenluft. Jedoch werden beim Raumvolumen je Person die Transmissionswärmeverluste berücksichtigt.
Je größer das spezifische Raumvolumen je Person ist, desto geringer ist die Menge der benötigten Außenluft, was sich positiv auf die Bemessung der Luftfilter auswirkt.
Damit die Wärme, welche durch die Schutzsuchenden erzeugt wird, abgeführt werden kann, wird eine große Wandaußenfläche benötigt. |
Bemessungsgrößen für die Raumluft in Schutzräumen
|
Hausschutz- raum bis 50 Pers. |
Mittlerer Schutzraum 50 bis 299 Pers. |
Mehrzweck- anlage ab 300 Pers. |
Hochbunker und Tiefbunker
|
Stollen |
Luftvolumen- strom pro Person
|
Schutzluft
|
1,8 m³/h |
bis 149 Plätze 3,0 m³/h
ab 150 Plätze 4,5 m³/h |
4,5 m³/h |
1,8 m³/h |
1,8 m³/h |
Normalluft
|
9,0 m³/h |
bis 149 Plätze 3,0 m³/h
ab 150 Plätze 4,5 m³/h |
> 4,5 m³/h
|
> 1,8 m³/h |
9,0 m³/h |
Spezifische Fläche pro Person
|
0,6 m² |
1,0 m² |
2,0 m² |
1,0 m² |
1,0 m² |
Spezifische Raum- volumen pro Person
|
1,35 m³
|
2,5 m³ |
5,0 m³
|
--- |
---
|
Wärmeabgabe eines ruhenden Menschen
Luft- temperatur °C
|
Fühlbare Wärmeabgabe
|
Latente Wärmeabgabe
|
Gesamtwärme- abgabe
|
Wasserdampf- abgabe g/h
|
W
|
kcal/h |
W |
kcal/h |
W
|
kcal/h |
10 |
136
|
117 |
21
|
18
|
157 |
135 |
30 |
12
|
126
|
108
|
21
|
18
|
147
|
126
|
30
|
14
|
115
|
99
|
21
|
18
|
136
|
117
|
30
|
16
|
106
|
91
|
21
|
18
|
127
|
109
|
30
|
18
|
98
|
84
|
23
|
20
|
121
|
104
|
33
|
20
|
92
|
79
|
27
|
23
|
119
|
102
|
38
|
22
|
85
|
73
|
33
|
28
|
118
|
101
|
47
|
24
|
77
|
66
|
41
|
35
|
118
|
101
|
58
|
26
|
69
|
59
|
49
|
42
|
118
|
101
|
70
|
28
|
58
|
50
|
60
|
51
|
118
|
101
|
85
|
30
|
47
|
40
|
69
|
59
|
116
|
99
|
98
|
32
|
33
|
28
|
81
|
70
|
114
|
98
|
116
|

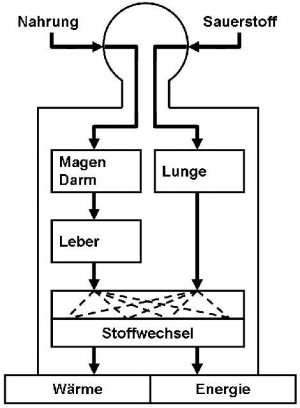

Energiestoffwechsel des Menschen
